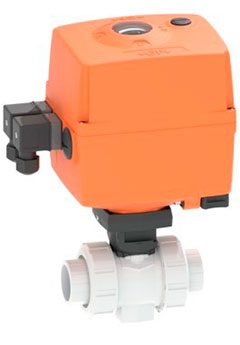

Шаровый кран pvdf с электроприводом тип 181
Шаровый кран pvdf с электроприводом тип 181 sygef Standard (pvdf); sygef Plus (pvdf-hp) — это кран для запирания трубопровода с помощью электропривода. Данный кран шаровый пвдф является надёжным промышленным краном.
Шаровый кран pvdf с электроприводом тип 181 состоит из крана ПВДФ тип 564 Pro Georg Fischer, монтажного набора и самого электропривода тиа EA25, EA45, EA120. Данный кран с электроприводом предназначен для транспортировки агрессивных сред на промышленных объектах. Рабочее давление краны пвдф с электроприводом тип 181 до 10 атмосфер.
В зависимости от диаметра шарового крана pvdf устанавливается электропривод с определенной мощностью. Для диаметров шаровых кранов pvdf 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм идет электропривод тип EA25, для шаровых кранов pvdf 75 мм идет электропривод тип EA45, для шаровых кранов pvdf 90 мм и 110 мм идет электропривод тип EA120.
Особенность электроприводов тип EA25, EA45, EA120 Georg Fischer — это возможность добавить дополнительный аксессуар (позиционер, модуль возврата, плата мониторинга, дополнительный аккумулятор для возврата при аварии). Дополнительно в электроприводы тип EA25, EA45, EA120 можно установить аксесуар Profibus (Process Field Bus) — это встраиваемая плата с шиной под стандарт IEC 61158 и EN 50170, аксесуар легко встраивается в существующую сеть Profibus и получется совместимое с Profibus DP V0 компактное исполнительное устройство с двумя разъёмами M12 для подключения.
Шаровый кран pvdf с электроприводом тип 181 Georg Fischer sygef Standard (pvdf); sygef Plus (pvdf-hp) имеется в следующих размерах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм.
- Варианты исполнения шаровых кранов pvdf тип 181 Georg Fischer бывают:
-
- Шаровый кран pvdf с электроприводом с втулками под раструбную сварку;
- Шаровый кран pvdf с электроприводом с втулками под стыковую сварку;
- Шаровый кран pvdf с электроприводом под фланцевое соединение.
Параметры электроприводов шарового крана pvdf тип 181
-
Электропривод тип EA25
- Номинальное напряжение
- переменный ток: 100-230 В, 50/60 Гц
- постоянный ток : 24 В
- Допуск номинального напряжения
- ±15%
- Класс защищённости
- IP 65 согласно EN 60529
- Температура окружающей среды
- от -10 до +50 °С
- Допустимая влажность — относительная влажность
- макс. 90%, без конденсации
- Материал корпуса привода
- полипропилен pp-gf для обеспечения очень хорошей химической стойкости
- Номинальная мощность
- 35 Вт при 100-230 В
- 40 Вт при 24 В
- Номинальный крутящий момент (пиковый)
- 10 (25) Нм
- Длительность цикла (открывания/закрывание — 90°)
- 5 сек
- Стандарт присоединение к монтажной пластине
- F05
- Количество циклов (закрытие/открытие)
- 250 000
- Вес привода
- 2,1 кг
-
Электропривод тип EA45
- Номинальное напряжение
- переменный ток: 100-230 В, 50/60 Гц
- постоянный ток : 24 В
- Допуск номинального напряжения
- ±15%
- Класс защищённости
- IP 65 согласно EN 60529
- Температура окружающей среды
- от -10 до +50 °С
- Допустимая влажность — относительная влажность
- макс. 90%, без конденсации
- Материал корпуса привода
- полипропилен pp-gf для обеспечения очень хорошей химической стойкости
- Номинальная мощность
- 55 Вт при 100-230 В
- 60 Вт при 24 В
- Номинальный крутящий момент (пиковый)
- 20 (45) Нм
- Длительность цикла (открывания/закрывание — 90°)
- 6 сек
- Стандарт присоединение к монтажной пластине
- F05
- Количество циклов (закрытие/открытие)
- 100 000
- Вес привода
- 2,2 кг
-
Электропривод тип EA120
- Номинальное напряжение
- переменный ток: 100-230 В, 50/60 Гц
- постоянный ток : 24 В
- Допуск номинального напряжения
- ±15%
- Класс защищённости
- IP 65 согласно EN 60529
- Температура окружающей среды
- от -10 до +50 °С
- Допустимая влажность — относительная влажность
- макс. 90%, без конденсации
- Материал корпуса привода
- полипропилен pp-gf для обеспечения очень хорошей химической стойкости
- Номинальная мощность
- 50 Вт при 100-230 В
- 55 Вт при 24 В
- Номинальный крутящий момент (пиковый)
- 60 (120) Нм
- Длительность цикла (открывания/закрывание — 90°)
- 15 сек
- Стандарт присоединение к монтажной пластине
- F07
- Количество циклов (закрытие/открытие)
- 100 000
- Вес привода
- 3,6 кг
